AIDE À LA MISE EN ROUTE
GAMME MULTIPLEX RADIO
Indique le numéro de ticket et précise en plus le numéro de guichet appelant

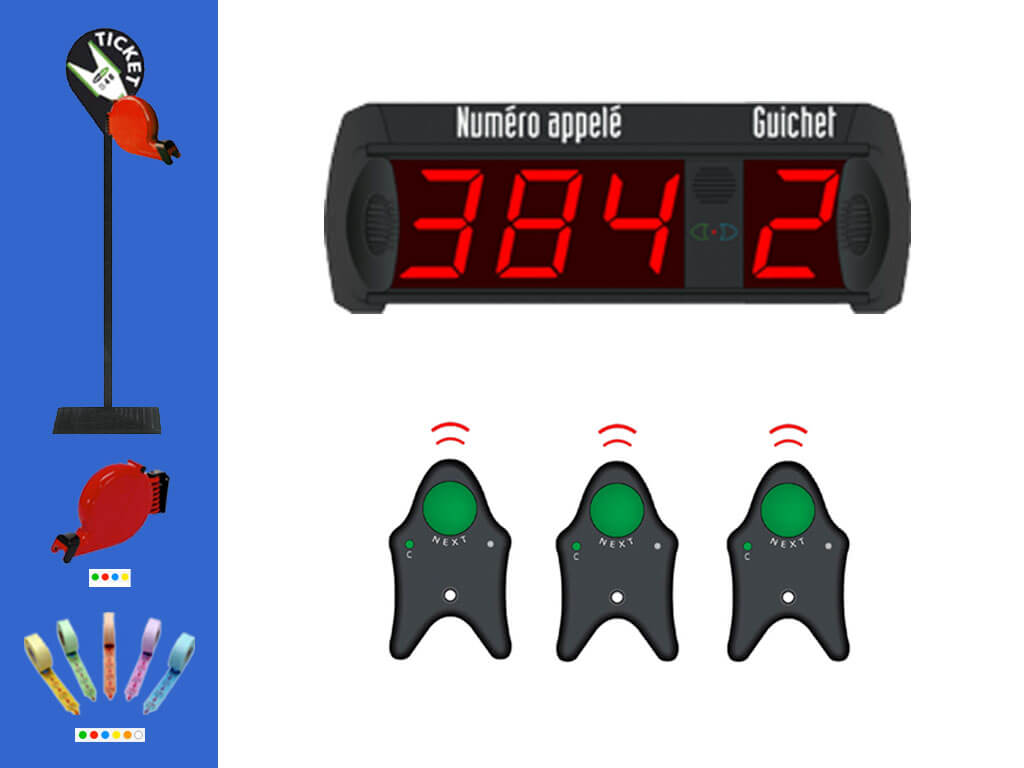

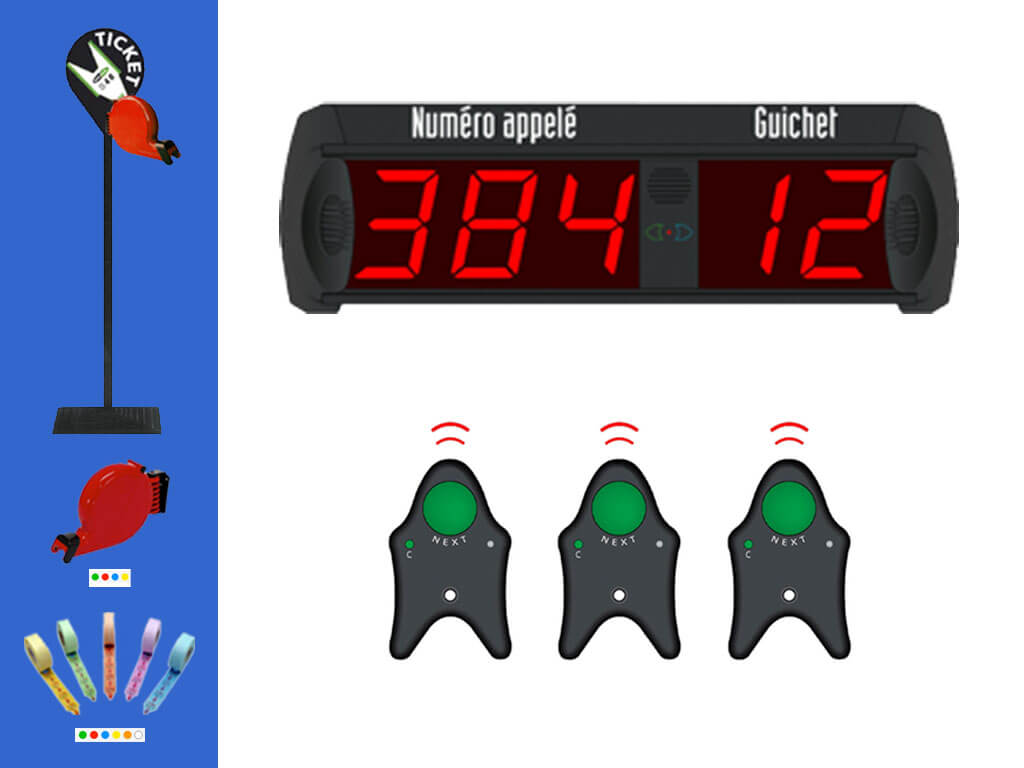

Afficheur MULTIPLEX (3+1 chiffres ou 3+2 chiffres) de type maitre
- Fixer l'afficheur maitre au mur en utilisant la platine noire fournie
- Raccorder le câble noir sortant du bloc d'alimentation secteur de l’afficheur à l'arrière de l'afficheur maitre
- Brancher le bloc d'alimentation secteur de l'afficheur sur une prise de courant
- Ne pas appuyer sur les boutons poussoirs "flèches" vert et bleu entre les deux zones d'affichage (en face avant de l'afficheur)
- Ne pas appuyer sur le bouton poussoir noir situé juste à côté du connecteur d'alimentation (en face arrière de l'afficheur)
Distributeur de tickets
- Fixer le distributeur au mur (la patte de fixation murale en "U" se trouve à l'intérieur du distributeur de tickets)
- Intercaler l'affichette TICKET entre le distributeur et son support (le mur ou le pied mobile lesté optionnel)
- Si le distributeur est fixé au mur, faire que le bas de celui-ci soit à environ 1,40 m du sol
Pupitre d'appel sans fil
- Télécharger le manuel d'usage du pupitre d'appel radio en cliquant : ICI
- Télécharger le manuel explicatif pour le remplacement de la pile alcaline GP23 12 V du pupitre d'appel radio en cliquant : ICI
- Ne pas appuyer sur le petit bouton vert "C" à côté du gros bouton vert "NEXT" (réglages "usine"), le pupitre pourrait devenir inopérant
NOTA
Lors du remplacement de la pile, bien suivre les indications du manuel expliquant cette procédure
La perte de petits éléments internes pouvant rendre le pupitre d'appel sans fil inopérant
Appel vocal (uniquement si élément retenu à la commande)
- Raccorder le câble fourni avec un jack mâle, du côté jack à l'arrière du module vocal ("OUT" avec le dessin blanc d'un HP) et du côté fils nus vers les deux raccordements à l'arrière du HP (raccordements rouge/noir, il n'y a pas de polarité à respecter)
Ce câble peut être rallongé avec n'importe quel câble 2 conducteurs
- Raccorder le câble méplat blanc fourni, d'un côté directement sur un des deux connecteurs présents sur l'arrière de l''afficheur maitre, de l'autre à l'arrière du module vocal ("COM")
- Raccorder le câble noir sortant du bloc d'alimentation secteur du module vocal à l'arrière du module vocal
- Brancher le bloc d'alimentation secteur du module vocal sur une prise de courant
- Ne pas modifier les positions des petits boutons de réglage accessibles sous la trappe du module d'appel vocal (réglages "usine")
NOTA
Le volume sonore de l'annonce du module vocal peut être réglé en appuyant sur les touches "VOLUME +" et "VOLUME -"
Il est possible de récupérer le signal audio en bas niveau et haute impédance sur le jack OUT B.F. afin d'alimenter un amplificateur audio externe
Afficheur MULTIPLEX (3+1 chiffres ou 3+2 chiffres) de type esclave (uniquement si élément retenu à la commande)
- Fixer l'afficheur maitre au mur en utilisant la platine noire fournie
- Raccorder le câble méplat blanc fourni, d'un côté directement sur un des deux connecteurs présents sur l'arrière de l''afficheur esclave, de l'autre sur un des deux connecteurs présents sur l'arrière de l''afficheur maitre (celui qui pilote l'installation)
- Raccorder le câble noir sortant du bloc d'alimentation secteur de l’afficheur à l'arrière de l'afficheur
- Brancher le bloc d'alimentation secteur de l'afficheur sur une prise de courant
- Ne pas appuyer sur les boutons poussoirs "flèches" vert et bleu entre les deux zones d'affichage (en face avant de l'afficheur)
- Ne pas appuyer sur le bouton poussoir noir situé juste à côté du connecteur d'alimentation (en face arrière de l'afficheur)
NOTA
Pour que l'afficheur esclave soit actif, il est recommandé de mettre sous tension d'abord l'afficheur esclave puis ensuite l'afficheur maitre
